Оптоволоконные кабельные линии – это многослойные структуры, имеющие в своей основе стеклянные или полимерные светопроводные волокна. Они-то и выполняют основную задачу – транспортировку световых сигналов, в которых «зашифрована» информация. При этом само оптоволокно может состоять из разного числа световодных каналов (от одного до сотни), организованных в пучки (модули) и заключенных в так называемый сердечник (общую оболочку или ряд оболочек).
В чём особенность маркировки оптических кабелей?
Особенностью оптоволокна является чувствительность к наружным воздействиям механического характера. Понятно, что для эффективной работы протяженных световодных коммуникаций необходимо обеспечить им надлежащую защиту и стабильность структуры. Подробно о том, какие бывают типы оптических волокон, можно узнать из этой статьи.
На уровне кабельной структуры за это отвечает упомянутый ряд оболочек и внутренних опорных элементов из металла и пластика. Вот они (двигаясь от середины поперечного разреза оптического кабеля наружу):
- центральный силовой элемент;
- пакет защитных трубок, в которых заключены пучки волокон;
- гидрофобный состав, заполняющий промежутки между трубками;
- поясная изоляция, в которую заключены защитные трубки и наполнитель;
- внутренняя оболочка;
- гидрофобная лента (дополнительная гидроизоляция у подвесных кабелей);
- броня или периферийный усиливающий элемент;
- наружная оболочка.
В многомодульных оптических кабелях модули сердечника свиваются вокруг центрального усиливающего элемента – стального или стеклопластикового стержня. Его задача – предохранять оптический кабель от нагрузок на растяжение при прокладке или подвеске. В одномодульных (трубчатых) кабелях центральной силовой оси нет. Защитную роль выполняет специальная центральная трубка, окружающая волокна.
Наличие и особенности перечисленных элементов могут отличаться у оптических кабелей (далее ОК) для разных условий прокладки и эксплуатации. По особенностям применения различают следующие типы ОК:
- Для наружного монтажа (магистральных каналов, проходящих по воздуху между объектами);
- Для внутреннего монтажа (прокладываются внутри строительных объектов).
- Специального назначения.
Первые должны иметь повышенную стойкость в внешним механическим влияниям (в частности – ударам, давлению), перепадам температур, влаге и осадкам. Вторым достаточно плотного или полуплотного амортизирующего покрытия. Специальные оптические кабеля прокладываются в сложных грунтовых условиях, по дну акваторий, на заболоченных и речных территориях.
Уже теперь можно понять, что надежность и долговечность дорогостоящих информационных коммуникаций полностью зависит от правильного выбора типа кабеля. А значит, от нашего умения читать и расшифровывать маркировку оптических кабелей — зависит все.
Как «прочитать» марку оптоволоконного кабеля?
Тут мы покажем, как «прочесть» основные обозначения оптоволоконного кабеля, согласно актуальным техническим условиям (ТУ) под номером 3587-006-51172458 от 2010 года.

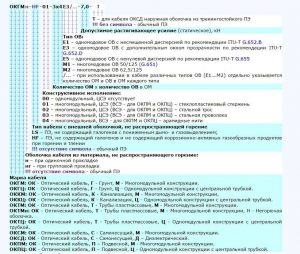

Для маркировки оптического кабеля используются комбинации кириллических и латинских букв, а также цифр, разделенных дефисами на секции. Каждая секция обозначает определенную характеристику кабеля. Например, «ОКГМн-HF-01-3x4E3-7,0-Т». Давайте прочитаем её вместе.
Если мы видим на кабельной продукции маркировку, начинающуюся с букв «ОК», нам уже должно быть понятно, что речь идет об оптическом кабеле. Дальше идет буква, которая обозначает среду применения и способ монтажа кабеля. А именно:
- «Г» – в грунте;
- «К» – в кабельной канализации;
- «Т» – в пластиковых трубах;
- «С» – самонесущая продукция;
- «П» – по воздуху (для подвесных линий).
Четвертая буква укажет на «модульность» ОК: «М» – многомодульный, «Ц» – одномодульный с центровой трубкой.
Если затем стоит буква «н» – это значит, что у многомодульной конструкции оболочка не поддерживает горение при одиночной прокладке. Комбинация «нг» означает способность к самозатуханию при групповой прокладке.
Самозатухающий внешний покров кабелей может быть выполнен из полиэтилена, который не содержит галогенов и характеризуется сниженной выработкой дыма и (или) газообразных продуктов горения. Он обозначается буквами «LS». Если полимер не содержит галогенов и не образует при горении (или тлении) коррозийно-активных газов, то такой кабель обозначается буквами «HF».
Далее идут 2 цифры, которые укажут на наличие и особенности усиливающего элемента:
- 00 – один модуль, без центрального силового элемента (ЦСЭ);
- 01 – несколько модулей с ЦСЭ из стеклопластика. Силовой элемент подвесных много- и одномодульных ОК этого типа – внешний.
- 02 – несколько модулей с ЦСЭ из стального троса. Силовой элемент подвесных много- и одномодульных ОК этого типа – внешний (ВСЭ).
- 03 – несколько модулей с ЦСЭ из стальной проволоки. ВСЭ для подвесных много- и одномодульных кабелей.
- 04 – несколько модулей с ВСЭ из арамидных нитей для подвесных много- и одномодульных кабелей).
Следующая комбинация цифр в маркировке кабеля покажет количество оптических модулей и количество оптических волокон в нем. Например, «3х4» – 3 модуля с 4 оптоволокнами в каждом.
Примыкающий код из буквы и цифры укажет на тип оптоволокна:
- Е1: 1-модовое с несмещенной дисперсией (согласно стандарту ITU-TG.652.B);
- Е3: 1-модовое с дополнительным окном прозрачности (согласно стандарту ITU-T G.652.D);
- Е5: 1-модовое с ненулевой дисперсией (согласно стандарту ITU-T G.655);
- М1: многомодовое 50/125;
- М2: многомодовое 62,5/125.
И, наконец, в конце маркировки мы видим значение допустимого для него статического усилия на растяжение в килоньютонах. Например, «7,0-Т».
Если вы решили купить оптический кабель или просто узнать цены, то можем порекомендовать этот каталог с оптическими кабелями, в нем тажке представленны расходные материалы для прокладки и розварки кабеля.
Обращаем ваше внимание также на то, что сфера производства оптоволоконного кабеля эволюционирует. Соответственно, со временем изменяется классификация оптоволоконной кабельной продукции. Появляются новые её разновидности и буквенно-цифровые комбинации для их обозначения.
