Всем хороши универсальные измерительные приборы. И величин много измеряют. Если в старых стрелочных авометрах максимум можно было рассчитывать на напряжение, сопротивление и ток, то сейчас цифровые мультиметры замеряют и емкость и частоту и температуру, причем с приемлемой для радиолюбителей и профессионалов точностью.
Хотя на этом пункте остановимся более подробно.
Далеко не всегда при выборе обращают внимание на такую паспортную величину как погрешность. 1 или 2 процента – какая в принципе разница?
Для радиотехнических конструкций, собранных самостоятельно или при ремонте готовых, в подавляющем большинстве случаев не важно, какой резистор будет поставлен на замену – 10 КОм или 10,1 КОм. Если речь конечно не идет о высокоточных радиодеталях.
Но бывают случаи, когда , и тогда весь огромный перечень измерительных инструментов сужается до одного единственного, который носит звучное и понятное название миллиомметр, которое красноречиво очерчивает сферу его применения.
В связи с этим возникает 2 вопроса.
- Почему нельзя использовать те же мультиметры?
- Что это такое и в каких случаях используется?
Отвечаем по порядку. А про измерительные щупы забыли? . В большинстве случаев его не учитывают, но ровно до тех пор, пока величина измеряемого сопротивления не начинает приближаться к показателю щупов. И чем эти значения ближе, тем меньшую точность будет иметь результат.
Поясним на примере. Пусть щупы имеют сопротивление 1Ом. И измеряемый радиокомопонент тоже 1 Ом, тогда омметр естественно покажет суммарные 2 Ома.
Вот теперь пришло время ответить на второй вопрос — что это такое и где применяется.
По большому счету, можно обойтись и без него. Вопрос не столько в измерительных инструментах, а в выборе правильной схемы измерения. И главное здесь – решить проблему: как исключить влияние сопротивления щупов и вообще любых проводов.
Первое что приходит на ум – увеличить сечение. Представим себе щупы, увеличенные по толщине допустим в 5 раз. Конечно никто с такими гигантами работать не будет. Тяжелые и не гибкие.
Как быть?
Самодельный миллиомметр можно собрать из следующих устройств:
- Блок питания, аккумулятор, батарейка или любой стабилизированный источник питания.
- Амперметр.
- Вольтметр.
Ну и конечно измеряемое сопротивление.
Кстати существуют схемы, собранные своими руками, как приставки, для измерения активных омических сопротивлений с дискретностью 0,001 Ом.
В свое время чья-то умная голова придумала так называемую .
Ток от источника проходит через нагрузку, сопротивление которой нужно измерить. Напряжение падает на подводящих проводах – первом и втором и на самой нагрузке.
А теперь главное – подсоединяем к выводам нагрузки еще 2 провода вольтметра.
Получается 4-х проводная схема самодельного измерителя сверх малых сопротивлений.
В чем ее фишка?
Ток одинаков во всей цепи. И нам мешает только падение напряжения на паре соединительных проводов.
Но как только мы подключаем к выводам измеряемого резистора вольтметр, прибор автоматически как бы отсекает и первый и второй подводящий провод и измеряет чистое падение исключительно на нагрузке.
Извините, скажете Вы. А сопротивление второй пары проводов от вольтметра, Вы учитываете?
Вопрос правильный. Но значение тока, протекающего по основной цепи, в десятки, а может и сотни раз больше, чем по второй, измерительной паре проводов.
Поэтому микротоки от нагрузки до прибора можно не учитывать.
И последний шаг, который нам нужно сделать. Это поделить напряжение на ток, измеренное приборами и получить точное значение сопротивления.
Удобна ли в практическом плане данная схема?
Конечно нет. Ну может быть только в домашних условиях для разовых замеров. Если допустим кто-то задался целью проверить, какое отклонение имеет постоянный прецизионный резистор, который предстоит впаять в печатную плату.
Но миллиомметры нужны преимущественно для других задач, зачастую связанных с жизнью людей и работоспособностью промышленного оборудования.
Вот лишь несколько примеров:
- измерение сопротивления контуров заземления;
- проверка качества кабелей для заряда аккумуляторов, в том USB переходников;
- измерение сопротивления силовых проводов и трансформаторов;
- проверка сопротивления контактов, клемм, кнопок, выключателей. Казалось бы их сопротивление нулевое, но это если все в порядке, поверхности чистые, без окислов, а гайки или другие крепежные элементы хорошо затянуты.
- проверка заземляющих контуров в домах и квартирах.
Большинство жителей сталкиваются с подключением заземления стиральных машин и бойлеров, а для радиоэлектронщиков важно, чтобы были защищены от статического электричества паяльная станция или лабораторный блок питания, имеющий специальный заземляющий вывод.
Причем указанные задачи могут в течения дня выполняться на разных объектах не только в пределах одного предприятия, но и вообще в километрах друг от друга.
Подойдет ли наша самодельная схема с несколькими устройствами ?
Конечно нет. Еще и считать вручную приходится. Калькулятор с собой возить что ли.

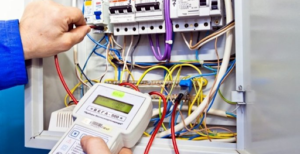

Поэтому в продаже можно встретить и купить уже полностью готовый к применению миллиомметр, причем надо признать, что по внешнему виду он очень смахивает на другой прибор — мегаомметр, инструмент электрика, как и паяльник, выполняющий прямо противоположную функцию.
