Принцип работы фотореле

0
41

Автоматизация системы уличного освещения происходит путем установки фотореле. Данный прибор позволяет регулировать уровень освещения, задавать параметры включения, и уменьшать расход потребляемого электричества.

Как работает световой датчик

Фотореле сможет включить не только уличное освещение, но и позволит запустить систему полива, а система «умного дома» во многом зависит от световых датчиков. Включатель с фотореле имеет следующее устройство:

  • Светочувствительный элемент, улавливающий изменения в уровне освещения.
  • Датчик, реагирующий на колебания силы тока.
  • Усилители сигналов электрического тока.
  • Переключающее реле.

Принцип работы устройства основан на фотоэффекте, когда светочувствительный элемент улавливает падение уровня освещения. Датчик подает сигнал, и происходит автоматическое замыкание контактов электрической цепи внутри схемы. С рассветом повышается естественное освещение, что фиксируют датчики и подают сигнал реле размыкать цепь, происходит выключение осветительного прибора.

Разновидности фотореле

Для установки фотоэлемента выбирают место, куда не попадают световые лучи других приборов освещения. Чаще всего датчик размещают за осветительным прибором, в случае необходимости закрывают его темным пластиком. Различаются сумеречные включатели по принципу подключения датчика, наиболее популярны следующие виды:

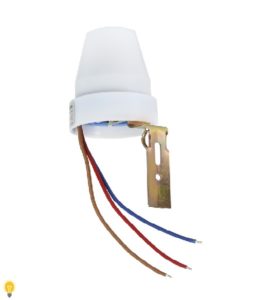

  • Прибор со встроенным фотодатчиком, устройство подходит для установки на улице, имеет прочный водонепроницаемый корпус.
  • Включатель с выносным фотоэлементом, датчик размещают на улице, а блок подключают к распределительному электрощиту.

Выбирая прибор обращают внимание на технические характеристики устройства – напряжение, сила тока, границы допустимых температур, возможные скачки напряжения, мощность и способ подключения. Среди преимуществ использования фотореле можно отнести – продолжительный срок службы, компактный вид и небольшой вес, устройство функционирует при малом токе.

Перед установкой проверяют герметичность корпуса, чтобы исключить попадание влаги в устройство, которое может вызвать окисление контактов. Попадание пыли и грязи на датчик может стать причинной не корректной работы фотореле.
