Этапы разработки чертежей КМД

0
157336

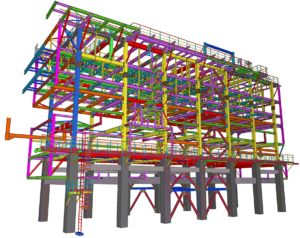

Чертежи КМД представляют собой чертежи металлических балок и других металлоконструкций, используемых в строительстве. Аббревиатура КМД расшифровывается как конструкции металлические деталировочные. Узнать что такое разработка кмд можно здесь.

Деталировка включает две части: сборные чертежи и монтажные чертежи. Заводу требуются сборные чертежи для изготовления конструкций. Сборка представляет собой изделие, которое состоит из нескольких деталей, выполненное с учетом максимального размера.

Монтажникам, которые будут заниматься строительством, необходимы монтажные чертежи. Монтажные чертежи содержат информацию как правильно должны соединяться детали. Монтажные чертежи содержат информацию в каких местах детакли будут свариваться, где будут соединяться болтами.

Как правило, разработка чертежей кмд происходит в несколько этапов. Сначала выполняются КМ чертежи. Потом в зависимости от них определяется объем работ. Конструктор изучает чертежи КМ, а затем переносит требования, которые в них содержатся, в чертежи КМД. Затем определяется специфика необходимого металлопроката и других материалов, которые будут использоваться при создании металлоконструкций. После этого составляется план работ и устанавливаются сроки сдачи конструкторской рабочей документации.

Исходя из технологических возможностей изготовления на заводе и условий перевозки решается вопрос с делением всей конструкции на отправочные марки. Хорошо, если конструкция имеет небольшое количество элементов для отправки. Размер и вес отправочных элементов определяется в зависимости от возможностей цеха, грузоподъемности кранов и условий транспортировки. Чаще всего конструкцию приходится делить на отправочные единицы. Для того, чтобы облегчить производственные процессы детали унифицируются.

Обычно все соединения при помощи сварки или болтов обозначаются еще на этапе КМ. Но с учетом технических особенностей конструкции, особенностей производства, наличия в цехе материалов для сварки, приходится производить перепроектирование на этапе КМД. Для сварных элементов производится расчет длины и ширины катета, сварных швов. Просматриваются нормативные документы и в соответствии с ними выбираются сварные материалы. При проектировании болтовых соединений производится расчет длины и размера болтов, виды гаек и шайб.

Большое значение имеет прочность и надежность конструкции. Обычно эти параметры рассчитываются еще на этапе КМ. Однако некоторые не самые важные узлы могут быть не взяты в расчет, поэтому конструктору КМД приходится заниматься их расчетом. Необходимо учесть все нагрузки, которые будут действовать в этом узле. Рассчитываются сварные швы, насколько ослабят конструкцию отверстия, выбирается подходящий диаметр болтов. Проект узла должен быть выполнен в соответствии с требованиями чертежей КМ и в точности соответствовать всем указанным там прочностным характеристикам.
